Koja je razlika između jednostrukih i dvostrukih stezaljki za uho?

Stezaljke s jednostrukim ušima koriste jedno uho za stezanje za brzo, sigurno brtvljenje na tankoslojnim ili fleksibilnim cijevima, dok stezaljke s dvostrukim ušima koriste dva uha za veću silu stezanja i bolju stabilnost pri većim ili visokotlačnim primjenama. Odabir između njih ovisi o promjeru cijevi, materijalu, zahtjevima za tlakom i koliko postojan spoj treba biti.

Što je stezaljka za jedno uho?

Stezaljka s jednim uhom—koja se naziva i stezaljka s jednim uhom ili stezaljka u stilu Oetiker-a—remen je od nehrđajućeg čelika s jednom uzdignutom petljom ili "uhom" koja se skuplja pomoću alata za kliješta. Nakon što je uho stisnuto, traka se ravnomjerno steže oko crijeva ili cijevi, stvarajući trajno brtvljenje koje ne propušta.

Ove se stezaljke obično koriste u automobilskim rashladnim sustavima, cjevovodima za gorivo, medicinskim cijevima i vodovodnim primjenama gdje je prostor ograničen i poželjna je veza niskog profila. Gotova stezaljka se nalazi gotovo u ravnini s crijevom, što je čini idealnom za uske instalacije.

Tipične specifikacije

• Raspon promjera: tipično 8 mm do 32 mm
• Širina trake: obično 7 mm do 8 mm
• Materijal: nehrđajući čelik serije 300 u većini standardnih verzija
• Instalacija: zahtijeva namjensku kliješta za stezanje uha ili alat za stezanje

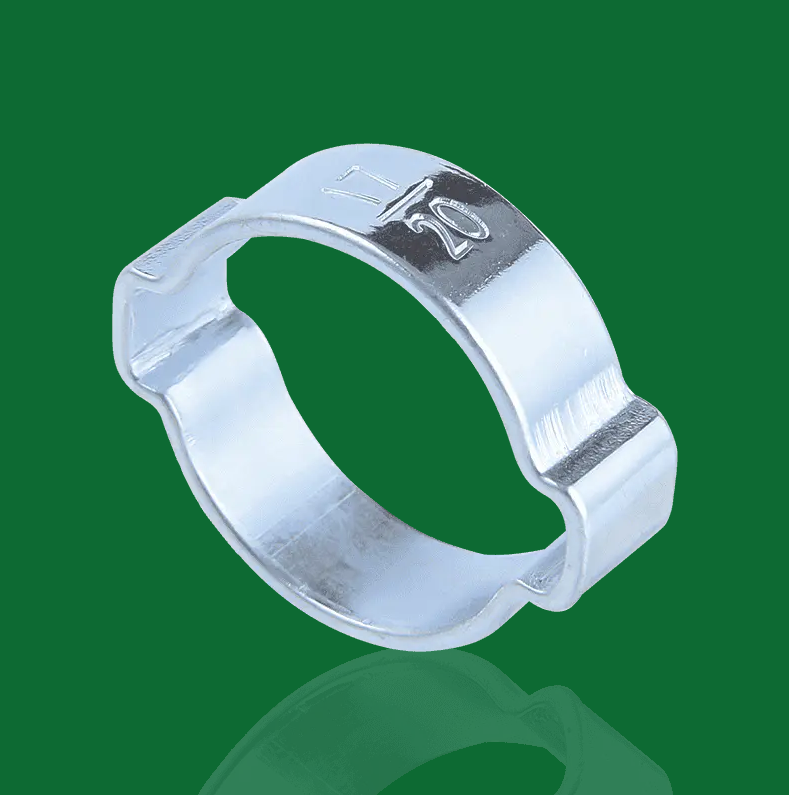

Što je a Dvostruka stezaljka za uho ?

Dvostruka stezaljka za uši ima dva podignuta uha postavljena simetrično duž trake. Oba uha su spojena istovremeno ili jedan za drugim tijekom instalacije. Kompresija u dvije točke ravnomjernije raspoređuje silu stezanja preko šireg područja, što je posebno važno za cijevi većeg promjera ili čvršće materijale crijeva.

Stezaljke s dvostrukim ušima često se koriste u primjenama prtljažnika osovina s konstantnom brzinom (CV), zračnim kanalima i sklopovima industrijskih crijeva gdje veći zakretni moment ili otpornost na vibracije je potrebno. Oni su sposobni rukovati promjerima crijeva koji bi bili neprikladni za dizajn s jednim uhom.

Tipične specifikacije

• Raspon promjera: tipično 20 mm do 80 mm i šire
• Širina trake: obično 7 mm do 13 mm
• Materijal: nehrđajući čelik ili pocinčani karbonski čelik
• Instalacija: zahtijeva široku čeljust ili alat za stezanje s dvostrukim ušima

Usporedna usporedba

Tablica u nastavku sažima najvažnije razlike između jednostrukih i dvostrukih stezaljki za uho u ključnim čimbenicima izvedbe i primjene.

Kako se sila stezanja razlikuje između dva dizajna

Kada je stegnuta jedna ušna stezaljka, sva napetost u traci dolazi iz jedne točke. Traka mora biti dizajnirana tako da ravnomjerno prenosi tu napetost po cijelom opsegu crijeva. Ovo radi pouzdano za cijevi manjeg promjera (obično ispod 25 mm) gdje je traka dovoljno kratka da pritisak ostaje dosljedan oko cijele brtve.

Kod većih promjera, jedna točka napetosti može rezultirati neravnomjernim brtvljenjem - jedna strana trake može pritisnuti jače od druge. Dvostruke stezaljke za uho rješavaju ovaj problem dijeljenjem stezanja u dvije simetrične kontaktne točke, što značajno smanjuje rizik od curenja uzrokovanih neravnomjernom raspodjelom tlaka. Za primjene iznad približno 30 mm u promjeru, dizajni s dvostrukim ušima općenito su pouzdaniji izbor.

Proces instalacije i alati

Obje vrste stezaljki zahtijevaju namjenski alat za stezanje—standardna kliješta za stezaljke crijeva neće proizvesti pouzdano brtvljenje. Međutim, alati se razlikuju po geometriji čeljusti.

Instalacija stezaljke za jedno uho

1. Povucite otvorenu stezaljku preko crijeva prije spajanja priključka.
2. Gurnite crijevo do kraja na naglavak ili nazuvicu.
3. Namjestite uho iznad sredine utora za držanje armature.
4. Stisnite uho u potpunosti pomoću kliješta s uskom čeljusti dok se čeljusti ne zatvore.
5. Provjerite je li uho potpuno sklopljeno bez vidljivog razmaka između nogu.

Ugradnja duple stezaljke za uši

1. Povucite otvorenu stezaljku preko crijeva ili prtljažnika prije sastavljanja.
2. Namjestite komponentu do kraja na osovinu ili priključak.
3. Centrirajte stezaljku preko brtvenog ruba ili utora.
4. Upotrijebite široku čeljust ili alat za stezanje dvostrukih ušiju kako biste stisnuli oba uha istovremeno ili jedno po jedno.
5. Provjerite jesu li oba uha potpuno naborana i da je traka ravno na površini.

Nijedan tip stezaljke ne smije se ponovno koristiti nakon uklanjanja. Rezanje trake ispravan je način uklanjanja; pokušaj podizanja ili savijanja naboranog uha slabi metal i ugrožava integritet stezaljke.

Uobičajeni scenariji primjene

Gdje Single Ear Clamps Excel

• Cijevi za gorivo i rashladnu tekućinu za automobile: crijeva malog promjera (obično 8–16 mm) gdje je razmak između komponenti minimalan
• Medicinske i laboratorijske cijevi: čista, niskoprofilna brtva potrebna za silikonske ili PVC cijevi
• Vodovod u stambenim zgradama: PEX prstenovi za stezanje (srodan dizajn s jednim ušima) koji se koriste na cjevovodima za dovod vode od 1/2" i 3/4"
• Uređaji i HVAC odvodnja: crijeva za odvod kondenzata gdje je riječ o niskom tlaku

Gdje Dvostruka stezaljka za uhos Jesu preferirani

• CV čizme s osovinom: najčešća primjena dvostrukog uha; čizme su velike, fleksibilne i podložne stalnom okretanju i savijanju
• Cijevi turbopunjača i međuhladnjaka: silikonska crijeva većeg promjera s umjerenim tlakom prednabijanja
• Industrijska pneumatska i hidraulička crijeva: gdje su vibracije ili toplinski ciklusi značajni
• Poljoprivredna i građevinska oprema: veći sklopovi crijeva izloženi teškim vanjskim uvjetima

Razmatranja materijala i korozije

Obje vrste stezaljki dostupne su od nehrđajućeg čelika (najčešće kvaliteta 304 ili 316) i ugljičnog čelika s pocinčanim slojem. Za primjene izložene vlazi, soli ili kemikalijama, nehrđajući čelik se snažno preporučuje — pocinčane verzije mogu početi pokazivati koroziju unutar 12-24 mjeseca u vanjskim ili morskim okruženjima.

Nehrđajući čelik 316 pruža bolju otpornost na kloridna okruženja (kao što je morska ili obalna uporaba) u usporedbi s uobičajenim razredom 304. Za većinu općih automobilskih i vodoinstalaterskih aplikacija, nehrđajući čelik 304 je prikladan i šire dostupan.

Kako odabrati pravu stezaljku za svoju primjenu

Koristite sljedeće točke odlučivanja za odabir između dva dizajna:

• Promjer crijeva ispod 25 mm: jedna stezaljka za uši obično je dovoljna i lakša za postavljanje u uskim prostorima
• Promjer crijeva preko 30 mm: odaberite dvostruku stezaljku za uho za ravnomjerniju raspodjelu pritiska
• Visoko vibracijsko okruženje: dvostruko uho pruža bolju otpornost na zamor zbog uravnoteženog opterećenja stezanja
• Vrlo ograničen radijalni zazor: može biti potreban donji post-crimp profil jednog uha
• Materijal crijeva s krutim ili debelim stijenkama: dvostruka ušna stezaljka pruža veću silu stezanja potrebnu za potpuno sabijanje materijala
• OEM specifikacija zamjene: uvijek odgovarati vrsti stezaljke koju je odredio proizvođač kako biste održali ispravnu geometriju brtvljenja

Prilikom zamjene stezaljke na postojećem sklopu, najsigurniji pristup je točno podudaranje s izvornom vrstom stezaljke, veličinom i materijalom. Zamjena drugačijim dizajnom—čak i onim za koji se čini da pristaje—može rezultirati nedovoljnom silom brtvljenja ili nemogućnošću ispravnog postavljanja na utor za zadržavanje fitinga.
